DVEŘNÍ SYSTÉMY

BEZPEČNOST, SPOLEHLIVOST A KVALITA

Vyvíjíme a vyrábíme ucelené řady dveřních systémů

Klademe důraz na spolehlivost systému, jednoduchou montáž a servis, komfort obsluhy a především bezpečnost cestujících. Dveřní systémy jsou tvořeny pohony dveří, křídly dveří, řídicí jednotkou a dalšími konstrukčními prvky. Vývoj a konstrukce mechanické a elektrické části systému probíhá ve vlastním vývojovém centru.

Řešení dveřních systémů splňuje:

  • požadavky normy EN 14752 a dalších drážních norem
  • certifikaci kvality ISO 9001
  • aktuální osvědčení a schválení
  • maximální komfort obsluhy
  • spolehlivost systému
  • bezpečnost cestujících
  • jednoduchou montáž a servis
  • individuální požadavky výrobců vozidel a provozovatelů


Řízení dveří

Pro řízení dveřních systémů nabízíme řídicí jednotky splňující certifikaci ČSN EN 50155. Jednotky jsou dlouhodobě vyvíjeny a testovány na všech typech dveřních systémů. Hlavními kritérii při vývoji řídicích jednotek je bezpečnost, uživatelsky přívětivá diagnostika a možnosti vedení statistických údajů o provozu dveří.


Přehledná diagnostika událostí a poruch v reálném čase a možnost připojení servisní klávesnice zajišťuje jednoduchý a rychlý servis jednotek.
Jednotky jsou dle konfigurace a požadavku zákazníka rozšířitelné o komunikační rozhraní typu CAN, ETHERNET.

Technický popis:

  • pracovní napětí 24 VDC
  • výstupy odolné proti zkratu i přetížení
  • řízení dveří za pomoci zpětné vazby s funkcí adaptabilního řízení
  • vstupy pro připojení bezpečnostních prvků optické závory a kontaktní lišty
  • komunikace s vozem přes rozhraní CAN, ETHERNET

Jednotky s možností připojení CAN sběrnice podporují plné řízení dveří přes CAN, umožňují vzdálenou diagnostiku, parametrizaci a přeprogramování sofwaru.



PRO TRAMVAJE

Předsuvné dveřní systémy pro tramvaje

Nástupní elektromechanický dveřní systém je určen pro tramvaje. Dveřní křídla v zavřené poloze lícují s bočnicí vozidla a při otevírání se dveřní křídla nejprve předsunou a následně otevřou podél karoserie vozu. Dveřní systém nabízíme v jednokřídlém nebo dvoukřídlém provedení.

Technický popis | Výhody řešení:

  • jednoduchá montáž a servisní činnost
  • šířka dveřního pohonu je shodná se šířkou dveřního portálu
  • dvě varianty dveřních křídel – rámová nebo celoprosklená
  • dveřní křídla s LED optickou signalizací

Vně kyvné a dovnitř kyvné dveřní systémy pro tramvaje

Dveřní systém je určený pro modernizace vozů, ale také pro nová vozidla, v kterých jsou dveřní křídla ovládána otočeným sloupkem. Tímto typem pohonu je možné ovládat dveře skládací, dovnitř kyvné a vně kyvné.

Technický popis | Výhody řešení:

  • spolehlivá a ověřená varianta dveřního pohonu založená na  principu
  • uzamčení ovládacích pák v mrtvé poloze
  • jednoduchá montáž a instalace na stávající typy dveří s možností
  • ponechání původních dveřních křídel a otočných sloupků
  • široká volba příslušenství
  • plně elektronické řízení

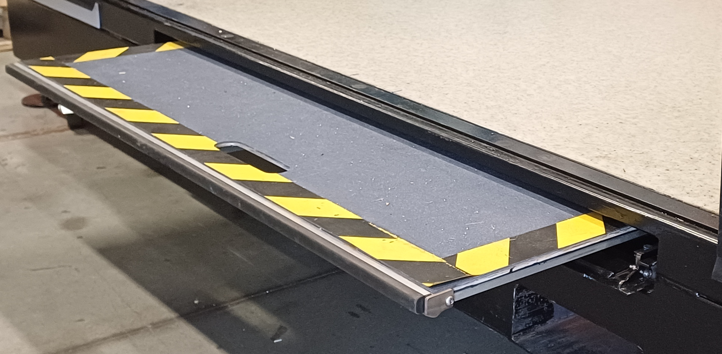

elektromechanická plošina pro tramvaje

Elektromechanická plošina umožnuje splnit potřeby a požadavky zákazníků na pokrytí větší vzdálenosti a většího výškového rozdílu mezi podlahou vlaku a nástupištěm. Použitím plošiny je vozíčkářům zajištěn bezpečný nástup do vozidla. Plošina je připojena na novou řídicí jednotku EB50P, která přidává bezpečnostní funkce a tím zvyšuje bezpečnost pro cestující během užívání. Zahrnuje i komfortní ovládání ze strany obsluhy z pultu řidiče.

Technický popis

  • maximální nosnost 350 kg
  • rozměr vysunuté nášlapné rampy 1000 mm x 600 mm
  • zástavbové rozměry 1131 mm x 973 mm x 106 mm
  • hmotnost samostatného zařízení 72 kg

PRO METRO

Posuvné dveřní systém pro metro

Elektromechanický posuvný dveřní systém je určen pro metro. Plní nejpřísnější požadavky na bezpečnost cestujících, spolehlivost a komfort obsluhy. Dveřní systém je tvořen dvoukřídlým elektromechanickým pohonem, křídly dveří, řídicí jednotkou, nouzovým odblokováním a příslušenstvím.

Technický popis | Výhody řešení:


  • vysoká spolehlivost posuvného systému
  • variabilita nastavení provozních parametrů a sledování událostí
  • elektrický pohon se zpětnou vazbou zajišťující plynulost chodu dveří


PRO VLAKY

Přechodové posuvné dveřní systémy

Čelní, posuvné elektromechanické dveře jsou určené pro průchod cestujících mezi železničními vozy. Vycházejí s principu posuvných dveří a umožňují nahradit pneumatické varianty těchto systémů. Jsou tvořeny elektromechanickým pohonem, křídly dveří, řídicí jednotkou a příslušenstvím.

Technický popis | Výhody řešení:


  • jednoduchý a spolehlivý systém
  • plně nahrazují pneumatickou variantu pohonu


Posuvné dveřní systémy pro vlaky

Nástupní dveřní systém je určen pro vlaky. Systém může být v provedení elektromechanickém nebo elektropneumatickém. Dveřní systém nabízíme v jednokřídlém nebo dvoukřídlém provedení pro nákladové dveře v osobní železniční dopravě.

Technický popis | Výhody řešení:


  • spolehlivost a komfort obsluhy
  • jednoduchá montáž i servisní činnost
  • elektrický pohon pro pohyb dveří, také pneumatická varianta


Interiérové dveřní systémy

Interiérové, posuvné elektromechanické dveře slouží k oddělení nástupního prostoru vozu od oddělení pro cestující. Jsou tvořeny elektromechanickým jednokřídlým pohonem, křídlem dveří, řídicí jednotkou a příslušenstvím.

Technický popis | Výhody řešení:


  • spolehlivost a komfort obsluhy
  • uzavírání a otevírání dveří pomocí tlačítka umístěného v mezistěně
  • vozu nebo automaticky pomocí optického senzoru
  • ochrana cestujících proti sevření i bez použití kontaktních lišt
